2014년에 설립된 Zhejiang Hertz Electric Co.,Ltd.는 개발, 제조, 판매 및 애프터 서비스를 전문으로 하는 하이테크 기업으로 중급 및 고급 장비 제조업체와 산업 자동화 시스템 통합업체에 서비스를 제공하고 있습니다. 고품질의 생산 장비와 엄격한 테스트 프로세스를 바탕으로 저압 및 고압 인버터, 소프트 스타터, 서보 제어 시스템 등의 제품과 관련 산업의 솔루션을 고객에게 제공할 것입니다. 회사는 모든 고객에게 서비스를 제공하기 위해 "사용자에게 최고의 제품과 서비스를 제공"한다는 개념을 고수합니다. 현재 주로 야금, 화학 산업, 제지, 기계 및 기타 산업에 사용됩니다.
우리를 선택하는 이유
전문 팀
우리 전문가 팀은 업계에서 다년간의 경험을 갖고 있으며 고객에게 필요한 지원과 조언을 제공합니다.
고품질 제품
당사의 제품은 최고의 재료만을 사용하여 최고 수준으로 제조됩니다. 우리는 우리 제품이 신뢰할 수 있고 안전하며 오래 지속되도록 보장합니다.
24시간 온라인 서비스
400 핫라인은 하루 24시간 운영됩니다. 팩스, 이메일, QQ 및 전화는 고객 문제를 접수하기 위한 다채널 다채널입니다. 기술 인력이 24시간 고객의 문제에 답변해 드립니다.
원스톱 솔루션
적시에 계약 제품과 관련된 검사, 설치, 시운전, 승인, 성능 승인 테스트, 운영, 유지 관리 및 기타 해당 기술 지도 및 기술 교육의 전체 과정에 대한 기술 지원을 제공합니다.
이러한 유형의 VFD는 120V 전원으로 작동하고 높은 수준의 전력 출력이 필요하지 않은 모터에 적합하기 때문에 주거용 및 소규모 상업용 환경에서 자주 사용됩니다.
3.7KW 가변 주파수 드라이브. 이것은 플랜지가 90x90mm인 24V 150W 브러시리스 DC 기어 모터입니다. 내장된 10:1 키홈 샤프트 직각 기어박스는 속도와 토크를 300으로 향상시킵니다.
5.5KW 가변 주파수 드라이브. 이것은 플랜지가 90x90mm인 24V 150W 브러시리스 DC 기어 모터입니다. 내장된 5:1 스퍼 기어박스는 600rpm 및 1.95Nm(276.14.0)의 속도와 토크를 제공합니다.

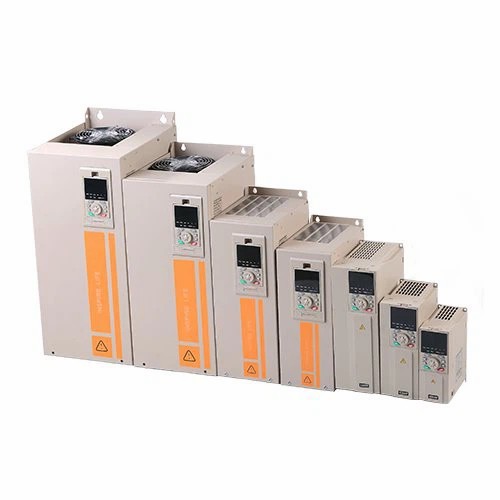

단상 모터의 가변 속도 드라이브 란 무엇입니까?
단상 모터용 가변 속도 드라이브(VSD)는 단상 전기 모터의 회전 속도를 조절하는 장치입니다. 이는 모터 출력의 주파수와 전압을 조작하여 모터 속도를 변화시키는 방식으로 작동합니다. 이러한 모터는 단일 연속 파형으로 제공되는 전력을 사용합니다. 이 파형은 대부분의 주거 환경에서 일반적으로 120V 또는 240V인 전력망에서 공급됩니다. 냉장고, 세탁기, 전동 공구와 같은 가전제품에 이상적입니다.
단상 모터용 가변속 드라이브의 장점
에너지 절약:단상 모터용 가변 속도 드라이브는 주어진 시간에 필요한 전력만 모터에 제공함으로써 에너지 소비를 크게 줄일 수 있습니다. 이를 통해 경우에 따라 연간 에너지를 최대 50% 이상 절약할 수 있습니다.
생산성 향상:단상 모터용 VSD는 모터가 현재 작업에 가장 적합한 속도로 작동하도록 하여 생산성을 향상시킬 수도 있습니다. 이는 더 빠른 사이클 시간과 증가된 처리량으로 이어질 수 있습니다.
모터 수명 연장:단상 모터용 VSD는 모터가 받는 스트레스의 양을 줄여 모터의 수명을 연장하는 데 도움이 될 수 있습니다. 이는 VSD가 모터를 원활하게 시작하고 정지할 수 있어 모터 소손을 방지하는 데 도움이 되기 때문입니다.
향상된 안전성:단상 모터용 VSD는 감전 및 화재 위험을 줄여 안전성을 향상시키는 데 도움이 됩니다. 이는 단상 모터용 VSD가 모터의 과부하를 방지하여 이러한 위험을 초래할 수 있기 때문입니다.
프로세스 제어 개선:단상 모터용 가변 속도 드라이브를 사용하면 모터 속도를 정밀하게 제어할 수 있어 다양한 공정에 유용할 수 있습니다. 예를 들어, 단상 모터용 VSD를 사용하면 화로를 통해 공기를 불어넣는 팬의 속도를 조정하여 화로의 온도를 제어할 수 있습니다.
유연성 향상:단상 모터용 VSD는 더 넓은 범위의 속도에서 작동할 수 있도록 하여 모터를 더욱 유연하게 만듭니다. 이는 모터의 부하가 자주 변하는 애플리케이션에 유용할 수 있습니다. 단상 모터용 VSD는 소음과 진동 수준을 줄이는 데도 도움이 되어 전반적인 작업 환경을 개선할 수 있습니다.
단상 모터용 가변 속도 드라이브(VSD)는 모터에 공급되는 주파수와 전압을 제어하여 모터의 속도를 조정하는 방식으로 작동합니다. VSD는 들어오는 단상 AC 전력을 DC로 변환한 다음 인버터를 사용하여 원하는 주파수에서 AC 출력을 다시 생성합니다. 모터에 공급되는 AC 전원의 주파수를 변경함으로써 드라이브는 효율을 유지하면서 모터의 속도를 제어합니다.
속도 제어 외에도 VSD는 부드러운 시동 및 정지 기능을 제공하여 모터 및 연결된 장비의 기계적 스트레스를 줄입니다. 이를 통해 에너지 효율성을 향상시키고 모터 마모를 줄이며 팬, 펌프, 컨베이어와 같은 응용 분야에서 모터 속도를 정밀하게 제어할 수 있습니다.
단상 모터에 가변 속도 드라이브를 사용하는 방법
올바른 VSD 선택:단상 모터와 함께 가변 속도 드라이브(VSD)를 사용하는 첫 번째 단계는 적절한 VSD를 선택하는 것입니다. VSD의 전력 및 전압 정격이 모터의 정격과 일치하는지 확인하는 것이 중요합니다. 예를 들어 단상 모터가 220V 및 1HP에서 작동하는 경우 VSD는 이러한 사양을 처리할 수 있어야 합니다. 또한 일부 VSD는 3상 입력용으로만 설계되었으므로 VSD와 단상 입력의 호환성을 확인해야 합니다. 항상 VSD의 기술 데이터시트를 참조하거나 공급업체 또는 제조업체에 문의하여 특정 모터 및 애플리케이션에 대한 적합성을 확인하십시오.
VSD 설정:올바른 VSD를 선택한 후에는 이를 전원과 모터 모두에 올바르게 배선해야 합니다. 잘못된 배선은 손상이나 안전상의 위험을 초래할 수 있으므로 일반적으로 VSD 사용자 설명서에 제공된 배선 다이어그램을 따르는 것이 좋습니다. 일반적으로 VSD의 입력은 전원 공급 장치에 연결되고 출력은 모터에 연결됩니다. 전기적 결함을 방지하려면 모든 연결이 확실하고 VSD가 올바르게 접지되었는지 확인하십시오.
VSD 구성:배선이 완료되면 모터 요구 사항과 원하는 작동에 따라 VSD 매개변수를 설정해야 합니다. 여기에는 일반적으로 모터의 정격 전압, 정격 전력, 정격 속도, 가속 및 감속 시간과 같은 설정 구성이 포함됩니다. 이러한 매개변수를 적절하게 설정하면 VSD가 모터의 속도와 토크를 정확하고 효율적으로 제어할 수 있습니다. 일부 VSD는 에너지 절약 모드 및 자동 오류 감지와 같은 고급 설정도 제공하는데, 이는 일부 애플리케이션에 유용할 수 있습니다.
VSD 작동:VSD가 구성된 후 작동을 시작하여 단상 모터를 제어할 수 있습니다. VSD의 제어판 또는 디지털 인터페이스를 사용하면 모터 속도를 조정하고, 모터의 작동 방향을 전환하고, 현재 모터 속도 및 전력 소비와 같은 다양한 매개변수를 모니터링할 수 있습니다. 모터와 VSD가 정격 용량 내에서 작동하는지 확인하려면 이러한 매개변수를 주의 깊게 관찰하는 것이 중요합니다.
유지:VSD와 모터의 수명을 보장하려면 정기적인 유지 관리가 중요합니다. 여기에는 배선 및 연결의 주기적인 점검, 비정상적인 성능 징후를 식별하기 위한 작동 매개변수 모니터링, 과열로 이어질 수 있는 먼지 축적을 방지하기 위한 VSD 청소가 포함될 수 있습니다. 또한 모터에 마모 또는 과열 징후가 있는지 검사하는 것을 잊지 마십시오. VSD와 모터를 모두 적절하게 유지 관리하면 효율적인 작동을 보장하고 서비스 수명을 연장할 수 있습니다.
삼상 VSD와 단상 모터 VSD의 차이점
단상 VSD와 3상 VSD의 가장 큰 차이점은 단상 VSD의 전원 공급 장치가 220V 전압의 활선과 중성선으로 구성된다는 점입니다. 활선이 하나뿐이므로 단상이라고 합니다. 3상 VSD의 전원 공급 장치에는 3개의 활선이 있으므로 3상 VFD라고도 하며, 3상 전원 입력 VSD라고도 합니다.
또한, 단상 VSD의 출력전압은 단상 출력과 3상 출력으로 구분될 수 있다. 여기서 3상 출력은 전원 공급 장치 전압을 초과하지 않습니다. 단상 입력이 220V인 경우 3상 출력도 220V가 되며 이는 3상 VSD의 출력과 다릅니다. 이에 따라 모터의 연결 모드도 다릅니다. 연결이 전압과 일치하지 않으면 모터에 전원이 공급되지 않습니다.
단상 입력이란 전원 입력이 2선(중성선 1선, 활선 1선)만 있음을 의미하며, 입력 전압의 상전압은 220V입니다. 3상 입력이란 3개의 입력선(3상 3선) 또는 4개의 입력선(3상 4선)이 있음을 의미하며, 일반적으로 3상 4선이 일반적입니다. 3개의 입력 활선과 1개의 중성선, 각 활선과 중성선 사이의 위상 전압은 220V, 두 활선 사이의 위상 전압은 380V입니다.
전력이 동일할 때 단상 전원 공급 장치의 전류는 전력/220V와 같습니다. 전력이 1000W라고 가정하면 전류는 4.54A입니다. 3상 전원 공급 장치의 각 활선에 흐르는 전류는 전체 전류의 1/3, 즉 4.54/3=1.5A이므로 전선에 대한 요구 사항이 낮고 더 얇은 전선을 사용할 수 있습니다. 3상 전원 공급 장치는 일반적으로 산업 응용 분야에서만 사용할 수 있으며 대부분의 가정에서는 단상 전원 공급 장치(활선 1개, 중성선 1개, 접지선 1개)만 사용하며 3상 전원 공급 장치가 있는 VSD는 사용할 수 없습니다. . 단상 전원 공급 장치 VSD는 3상 4선 전원 공급 영역(활선 하나와 중성선 하나에 연결)에서 사용할 수 있습니다.
단상 모터용 가변속 구동 적용
가전제품
종종 VSD로 구동되는 단상 모터는 냉장고, 에어컨, 팬, 세탁기 등 여러 가전제품에서 찾아볼 수 있습니다. VSD는 모터 속도를 정밀하게 제어하여 성능과 에너지 효율성을 최적화합니다.
DIY 및 전문가용 전동 공구
VSD와 결합된 단상 모터는 드릴 및 톱과 같은 도구에 대한 가변 속도 제어를 제공합니다. 이러한 유연성을 통해 다양한 작업에 대한 정확성과 적응성이 향상됩니다.
사무용품
프린터 및 복사기와 같은 사무용 장치에는 VSD로 제어되는 단상 모터가 통합되는 경우가 많습니다. 이를 통해 고품질 인쇄 및 복사에 필수적인 정밀한 움직임 제어가 가능합니다.
농업
농업 부문에서는 VSD와 결합된 단상 모터가 관개 펌프에 전원을 공급하는 경우가 많습니다. VSD는 모터 속도를 제어함으로써 물 사용량과 에너지 효율성을 최적화할 수 있습니다.
헬스케어
VSD로 제어되는 단상 모터는 다양한 의료 기기에 사용됩니다. 환자 침대부터 다양한 실험실 장비에 이르기까지 VSD를 사용하면 정밀한 속도 제어가 가능합니다.
자동화 시스템
자동 게이트와 차고문은 VSD로 제어되는 단상 모터를 사용하는 경우가 많습니다. 이 설정을 통해 가변 속도 제어가 가능해 시스템의 효율성과 수명이 향상됩니다.
단상 모터를 3상으로 변환하는 방법
변환 방법 개요
단상 전력을 3상 전력으로 변환하는 방법에는 여러 가지가 있으며 각각 고유한 장점과 용도가 있습니다. 가장 일반적인 방법에는 위상 변환기와 가변 속도 드라이브(VSD)를 사용하는 것이 포함됩니다.
위상 변환기는 세 가지 유형으로 제공됩니다. 정적, 회전식 및 디지털. 정적 변환기는 가장 간단하고 저렴하지만 변환 효율이 가장 낮습니다. 로터리 컨버터는 모터 발전기 설정을 사용하여 보다 안정적인 3상 출력을 제공합니다. 디지털 변환기는 전자 부품을 활용하여 정확하고 안정적인 3상 전력을 생성합니다.
가변 속도 드라이브(VSD)는 또 다른 널리 사용되는 방법입니다. VSD는 단상을 3상 전력으로 변환할 뿐만 아니라 모터 속도를 제어할 수 있어 활용도가 매우 높습니다. 이러한 방법을 이해하면 특정 애플리케이션에 적합한 접근 방식을 선택하는 데 도움이 됩니다.
단계별 변환 프로세스
전원 요구 사항을 결정하십시오. 장비의 전력 요구 사항을 평가하여 적절한 변환기 또는 VSD를 선택하십시오. 올바른 변환 방법을 선택하려면 부하 및 작동 요구 사항을 이해하는 것이 필수적입니다.
변환 방법을 선택하세요:요구 사항에 따라 위상 변환기를 사용할지 VSD를 사용할지 결정하십시오. 비용, 복잡성, 애플리케이션의 특정 요구 사항 등의 요소를 고려하세요.
변환기/VSD를 설치합니다.제조업체의 지침에 따라 장치를 장착하십시오. 통풍이 잘되고 유지보수가 용이한 위치에 설치하십시오. 장비의 수명과 성능을 위해서는 올바른 설치가 매우 중요합니다.
입력 전원을 연결하십시오:단상 전원 공급 장치를 컨버터 또는 VSD의 입력 단자에 연결합니다. 모든 연결이 안전하고 전기 규정을 준수하는지 확인하십시오. 올바른 연결은 전기적 결함을 방지하고 안정적인 작동을 보장합니다.
출력 연결 구성:출력 터미널을 3상 장비에 연결합니다. 올바르고 안전한 연결을 보장하려면 배선 다이어그램을 주의 깊게 따르십시오. 장비 손상을 방지하고 효율적으로 작동하려면 올바른 구성이 중요합니다.
시스템 테스트:시스템 전원을 켜고 출력을 테스트하여 안정적인 3상 전원을 제공하는지 확인합니다. 최적의 성능을 얻으려면 필요에 따라 설정을 조정하십시오. 정기적인 테스트와 조정은 시스템의 효율성과 신뢰성을 유지하는 데 도움이 됩니다.
대부분의 VSD에는 공기 흐름을 개선하기 위한 측면 통풍구가 있습니다. 이러한 통풍구는 고체 이물질로부터 어느 정도 보호해 주지만 장치 내부와 통풍구 자체에 먼지가 쌓이는 것을 허용합니다. 이렇게 하면 방열판과 순환 팬이 VSD 장치를 냉각시키는 것을 방지할 수 있습니다. 재료가 공기 흐름을 방해하거나 성능을 저하시킬 만큼 쌓이지 않도록 정기적인 청소가 필요합니다.
대부분의 전자 제품과 마찬가지로 VSD도 습기에 취약합니다. 제습기로 보관 공간을 보호하면 주변 습도 수준을 낮게 유지하여 부식 위험을 줄일 수 있습니다. 통풍구가 열려 있고 덮개가 밀봉되지 않은 경우 습기가 장치 내부로 쉽게 들어가 부식을 일으킬 수 있습니다. 근처 제습기에서 떨어지는 물만으로도 장치가 파손될 수 있으므로 공간을 올바르게 계획하고 정기적으로 현장 VSD를 검사하는 것이 중요합니다.
VSD를 실행하려면 긴밀한 연결이 필요합니다. 기계적 진동, 열 주기 또는 장기간에 걸친 부수적인 움직임으로 인해 시간이 지남에 따라 연결이 느슨해질 수 있습니다. 시설 관리자는 연결이 느슨한지 확인하기 위해 정기적으로 연결을 검사해야 합니다.
우리 공장
Zhejiang Hertz Electric Co., Ltd.는 전력 전자 기술, 모터 구동 및 제어 기술을 기반으로 첨단 생산 장비와 엄격한 테스트 프로세스를 바탕으로 고객에게 저전압 및 중전압 주파수 변환기, 소프트 스타터 및 서보 제어 장치를 제공합니다. 시스템 및 관련 산업 솔루션.
